100G RoCEv2 无损高速网络配置 ​

在现在万兆交换机已经极其便宜的当下，万兆网络已经是屡见不鲜了。甚至如果不要求全万兆，百来块钱就能买一个 4x2.5g + 2x10g 的交换机，40g 的 qsfp 网卡甚至也就几十块钱。但是对于需要正经高速交换机的 RDMA 网络来说，依旧非常麻烦而且费劲

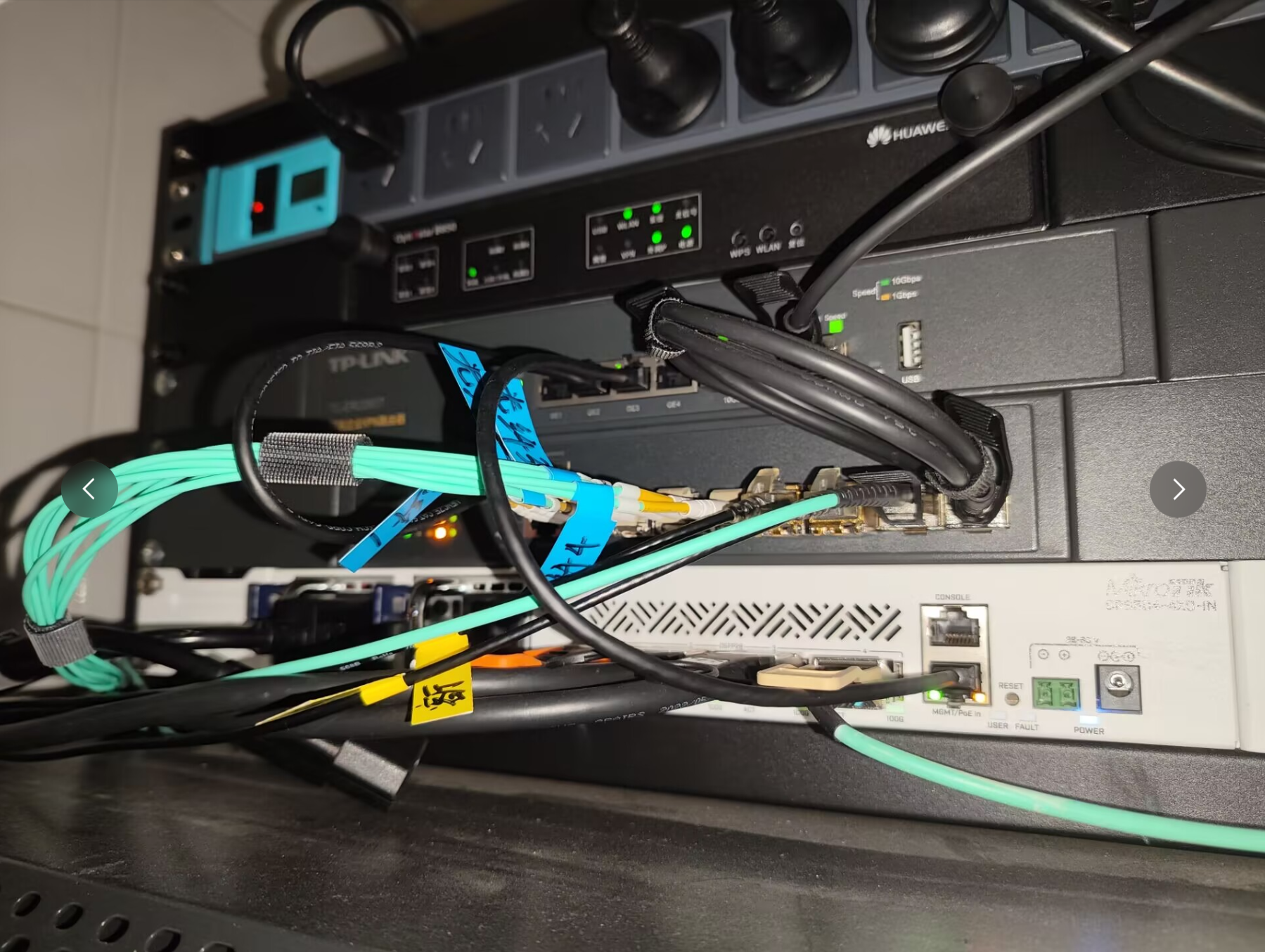

network-setup

设备选择 ​

目前 Mellanox 家的交换机基本垄断了二手市场，好用低功耗。消费级市场和服务器市场不一样，小体积、静音、低功耗的设备反而有很高的溢价（说的就是你，博通小太阳！）

  • 40G：配合原厂模块可以开 56G 的 ETH
    • SX6012：12 口 40G 交换机，2000 左右，半宽
    • SX6036：36 口 40G 交换机，2000 左右
  • 100G
    • SN2010：4 口 100G 18 口 25G 交换机，8000 左右，半宽
    • SN2100：16 口 100G 交换机，8000 左右
    • SN2700：32 口 100G 交换机，6000 左右
    • MikroTik CRS 504：4 口 100G 交换机，4000 左右

网卡的选择相对较少，其实也是 Mellanox 家的

  • 40G：配合原厂模块可以开 56G 的 ETH
    • flr 544+：40G 网卡，没什么好说的，就是要一个转接卡
  • 100G
    • CX4：3.0 的网卡，太老了，不建议
    • CX5：3.0/4.0 的网卡，还算比较新，可以刷成同系列的任意几乎一致的型号（解锁 4.0）。但是不支持 CX6 的免交换机支持 RDMA 特性，当然也没太大所谓
    • CX6+：4.0 的网卡，又新又好，但是太热。CX7 是 5.0，这两张卡都没法那么肆无忌惮的刷型号了

至于光模块，作为功耗仙人我优先推荐几乎 0 耗电的 DAC 线缆，然后就是随便买多模的光模块，各家基本都是一个代工水平

其实对于我来说，最简单的就是用 sn2010 一把梭哈，核心和高速交换机都有了。但是一方面是这个交换机要 8000，另一方面是 50W 的功耗我不太满意。因此最终的配置是 CRS504 再加上几张刷成 4.0 模式的 MCX556M 网卡

网络配置 ​

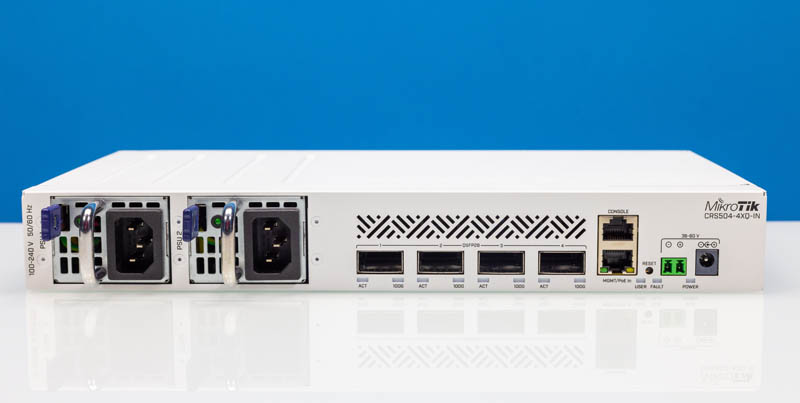

出于耗电量和需求较少的考虑，我选择的是 MikroTik 的 CRS504-4XQ-IN 交换机。但是这玩意其实也是天坑，23 年 1 月份 Server The Home 测试的时候还是没有 RDMA 的，也就 24 年 5 月的时候更新了 PFC 和 ECN 特性，才部分支持了 RoCEV2。写这篇文章的时候有了 7.17beta 版本，算是支持了全功能的 RDMA

MikroTik CRS504-4XQ-IN Review Momentus 4x 100GbE and 25GbE Desktop Switch

504-sth-front

MikroTik 的交换机除了低功耗比较戳我以外，其实还有一点就是他家一贯的巧思。这个交换机除了冗余电源供电外还有 POE 供电、DC 供电、直流供电三种方式（当然实际上都是同一个电压，36-57 V）

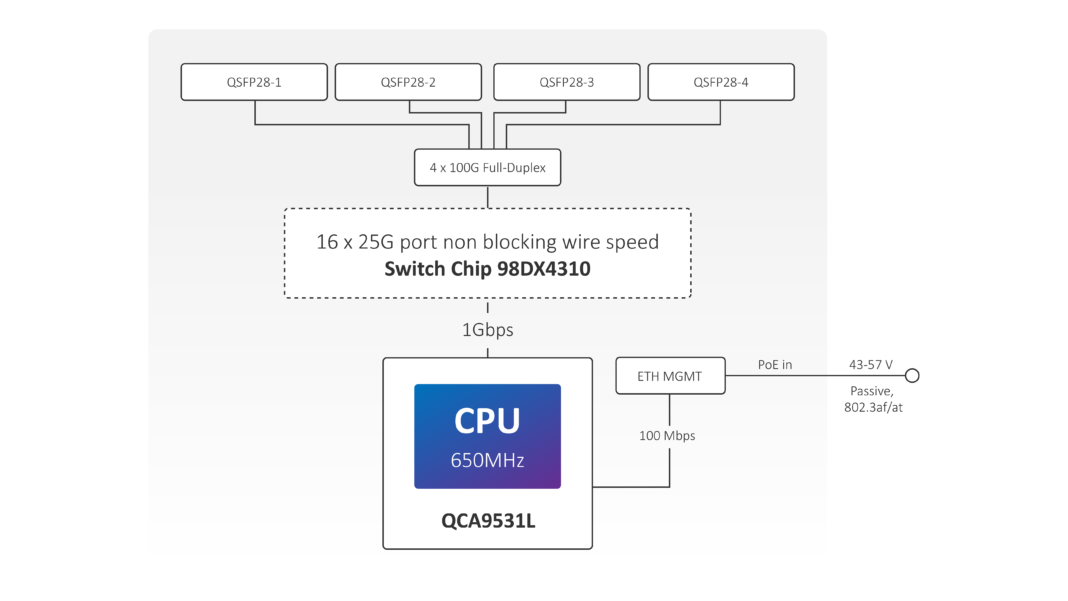

但是 MikroTik 这个芯片布置其实也很搞笑。就像下图的这个芯片图一样，四个 100G 的端口挂载在Marvell Prestera 98DX4310芯片上，然后有个单核的外挂Qualcomm Atheros QCA9531L 650MHz single-core CPU管理芯片通过千兆网络连接到高速芯片上。但是管理网口依旧只有百兆水平，如果不自量力的调整成路由模式，居然有高达 454Mbps 的转发速度！被群友戏称为傻瓜机上挂了个软漏油

504-chip

交换机设置 ​

MikroTik 的交换机设置方式非常多，有管理口、新旧管理软件（winbox）和 web 四种主要的方式。但是和东欧 TP-Link 的名头一样，具体交换机的配置比较混乱，各个不一样。好在文档很齐全（巧合的是我的其他设备基本上都是 TP 的）

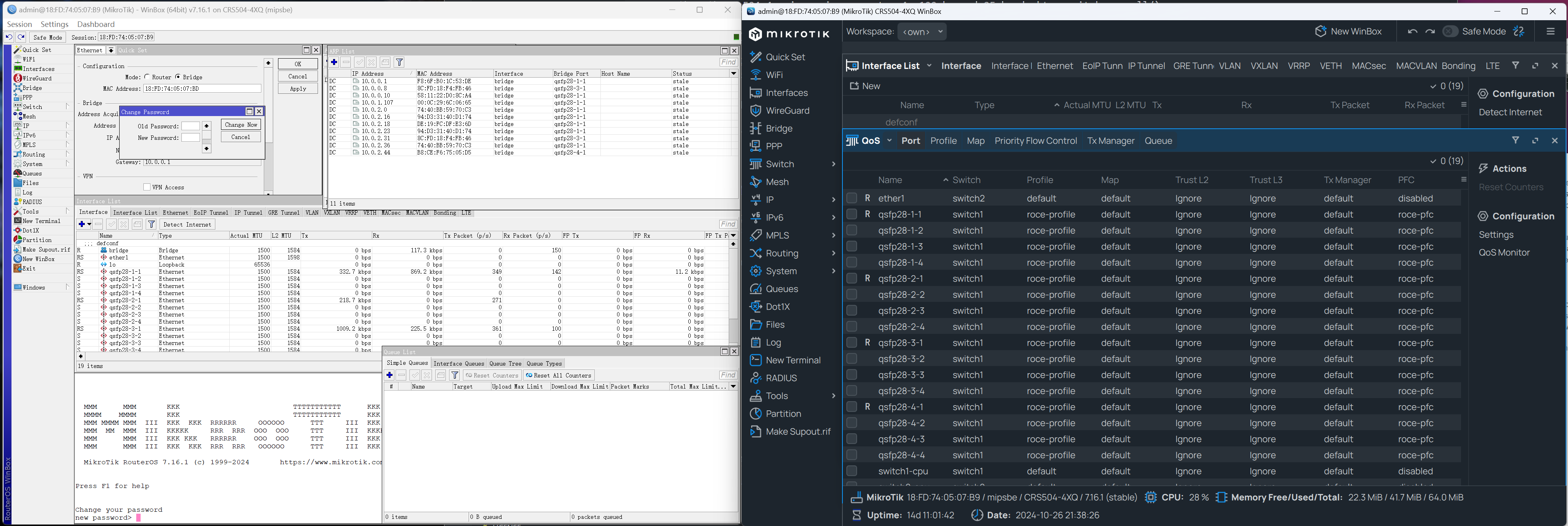

以下是新旧 WinBox 的对比，毫无疑问比起更接近 xp 年代的旧版，新版在可读性和 UI 上都是遥遥领先的。虽然新版还在 beta 阶段，但是考虑到这个软件没有什么逻辑功能，单纯是 GUI，因此我还是建议使用新版。至于 web 版本，页面基本上和旧版是一致的，就懒得截屏了

winbox-old-new

然后来谈谈重中之重的交换机具体配置吧，由于我实在是不想为了截个图而重置交换机，因此就简单的做个介绍

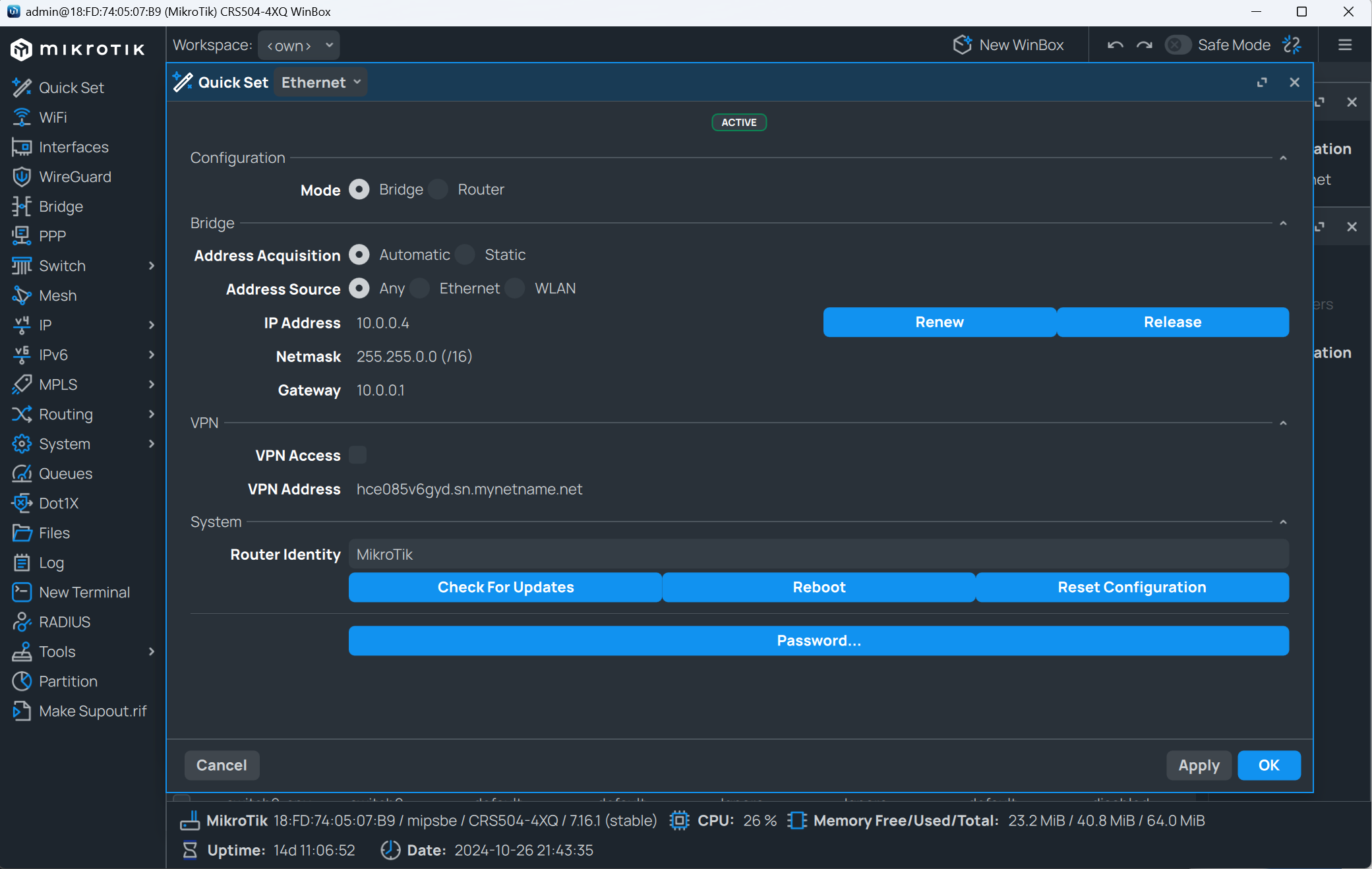

首先先重置系统，然后在 quickconfig 中配置成桥接模式。然后升级系统，配置文档里的指令有些是在 7.16 版本才有效的

ros-quick-config

QSFP 类的端口实质上是四个 sfp 端口黏在一起的，比如说 QSFP 就是四个 10G 的 SFP+黏在一起，100G 的 QSFP28 也是四个 25G 的 SFF28 黏的

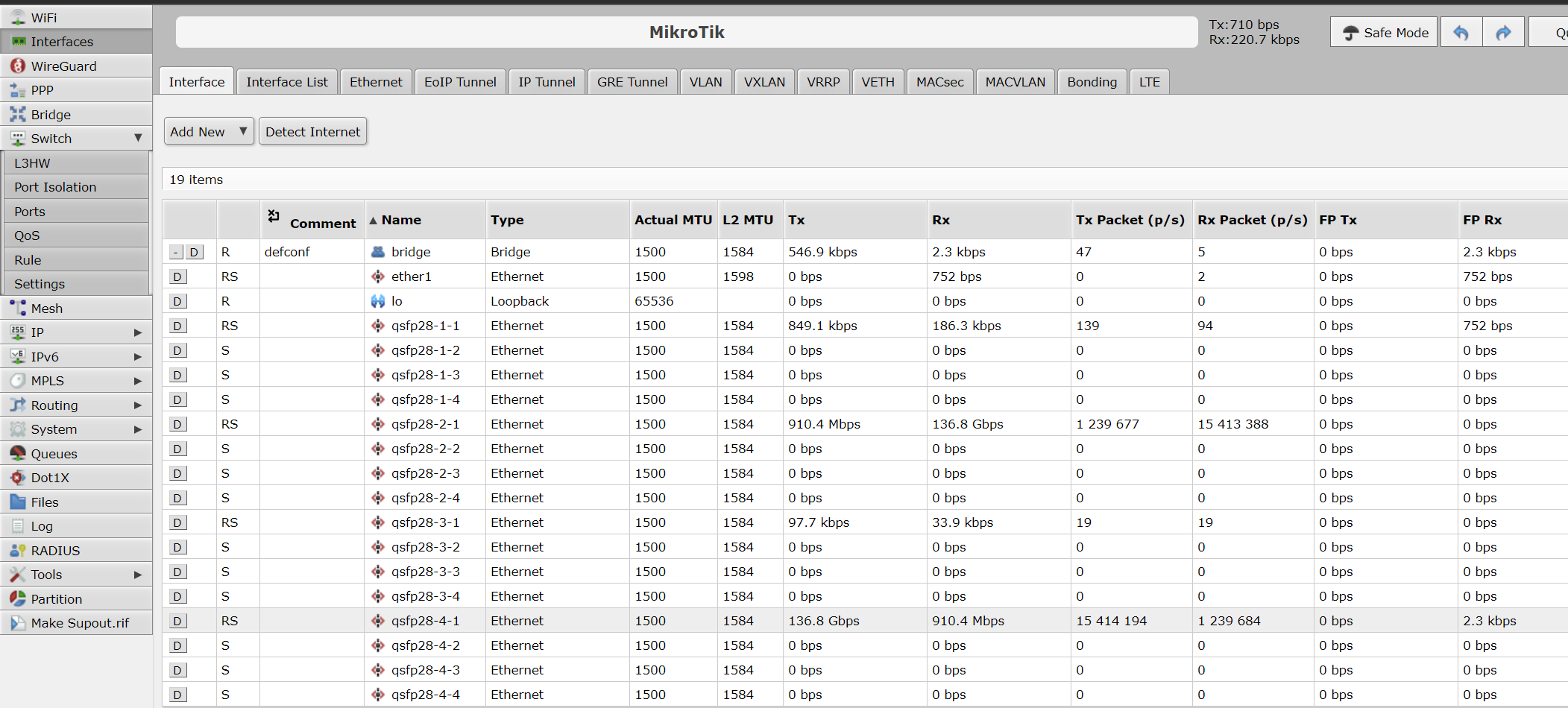

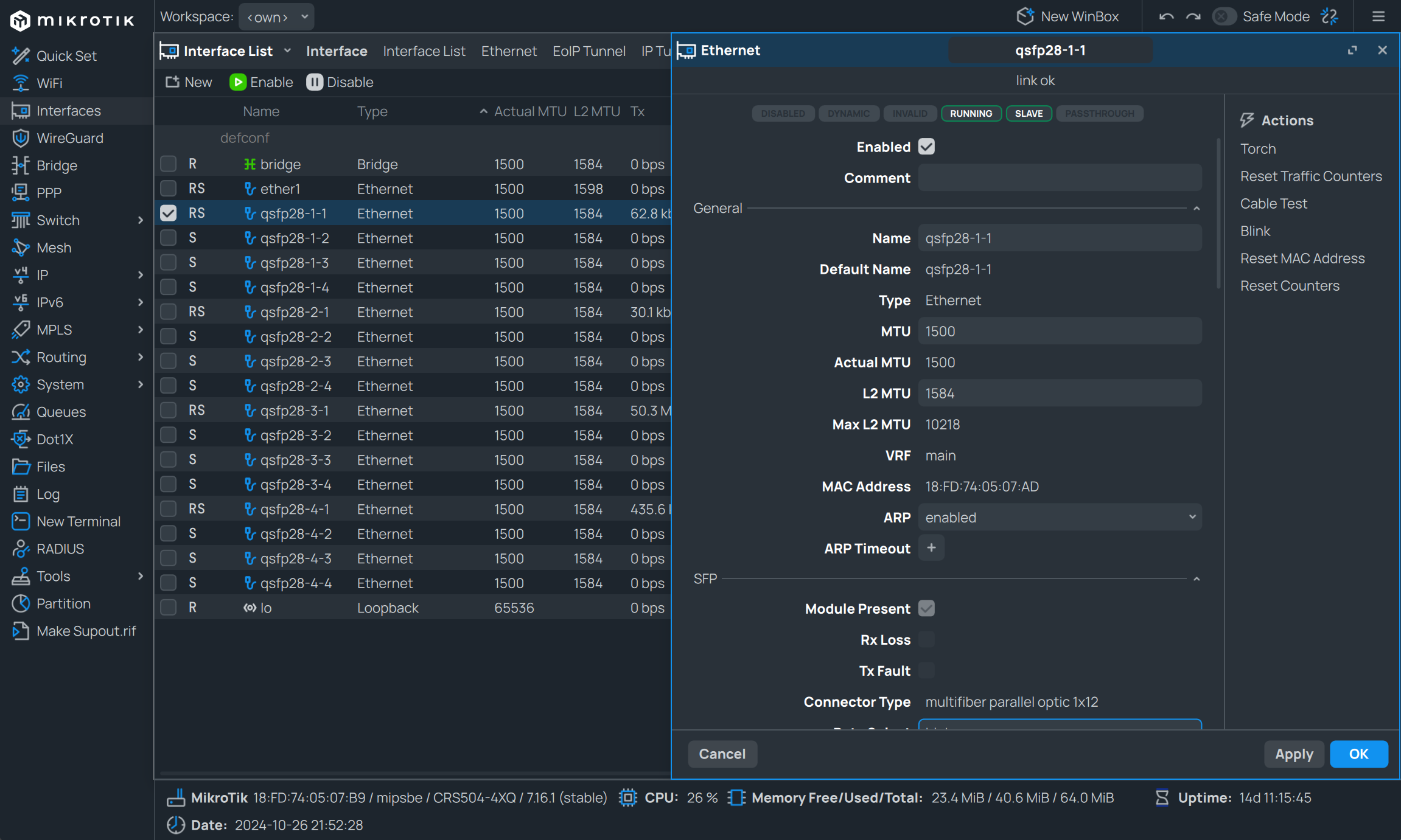

然后找到 interface 界面，在这里你能看到一个非常奇怪的结构，这个四口交换机居然显示了 16 个端口。东欧 TP-Link 在这里的配置非常的奇怪，居然把端口拆散了分开配置。对于交换机上的第 x 个物理端口而言，只需要配置 qsfp-x-1 就行了，如果想要拆分，则需要配置每一个端口

ros-interface

剩下的其实我也不太懂，也没什么好说的，翻一翻官网的配置指南，然后找一下 offload 相关的字眼，然后全打开就行

而 RDMA 的配置才是重点，和官方只有命令行的配置不同，其实在 GUI 的 Switch -> Qos 里也可以图形化配置。但是毫无疑问的，命令行的使用其实更直白一点。后文基本都是按照命令行的配置来讲解

参考文档：建议都读一遍，这样就心里有数了

bash
# 一个典型的命令如下，先切换到对应的目录下，然后按tab键看有哪些功能，最后执行
[admin@MikroTik] /interface/ethernet/switch/qos> /interface/ethernet/switch/qos/
map     port     priority-flow-control     profile     settings     tx-manager     export     monitor
[admin@MikroTik] /interface/ethernet/switch/qos> monitor
             total-packet-cap: 32 768
             total-packet-use: 0
               total-byte-cap: 8.0MiB
               total-byte-use: 0
         multicast-packet-cap: 3 276
         multicast-packet-use: 0
           multicast-byte-cap: 819.0KiB
           multicast-byte-use: 0
      shared-pool0-packet-cap: 10 240
      shared-pool0-packet-use: 0
        shared-pool0-byte-cap: 2560.0KiB
        shared-pool0-byte-use: 0
              wred-packet-cap: 4 096
                wred-byte-cap: 1024.0KiB
  wred-shared-pool-packet-cap: 2 048
    wred-shared-pool-byte-cap: 512.0KiB

具体的 RDMA 的配置我参照了官方的配置文件做了一些调整和讲解。---符号下面的是 print 的输出

注意！

这是按照 CRS504 调整后的语句，其他型号必须参考 MikroTik 的官网说明进行调整

配置 tx-manager 的队列优先级 ​

这一步和官网不一样的是 CRS504 没法设置每个队列的 显式拥塞通知(ECN) 开关，所以我们设置 tx-manager 的默认配置的 ECN 为 yes。ECN 要求使用共享缓冲区，应该是默认打开的

bash
/interface ethernet switch qos tx-manager
set queue-buffers=auto ecn=yes numbers=0
print
---
Flags: H - HW-OFFLOADED
Columns: NAME, QUEUE-BUFFERS, ECN
#   NAME     QUEUE-BUFFERS  ECN
0 H default  auto           yes
;;; Use this for permanently disconnected ports
1 H offline  auto           no

然后给队列 3 配置流量优先级，简言之就是一把梭哈第三级就行，还能开增强传输选择 (ETS)

传统优先级队列是低优先级死等高优先级的队列，ETS 宽松了一点，不是严格优先级设置的都可以加权传输，可以降低时延

bash
/interface ethernet switch qos tx-manager queue
set 3 schedule=high-priority-group use-shared-buffers=yes
print
---
Flags: I - INACTIVE, H - HW-OFFLOADED
Columns: TX-MANAGER, TRAFFIC-CLASS, SCHEDULE, WEIGHT, QUEUE-BUFFERS, USE-SHARED-BUFFERS, WRED-ACTUAL, ECN-ACTUAL
#   TX-MANAGER  TRAFFIC-CLASS  SCHEDULE             WEIGHT  QUEUE-BUFFERS  USE-SHARED-BUFFERS  WRED-ACTUAL  ECN-ACTUAL
0 I default                 0  low-priority-group        1  auto           yes                 no           no
1 H default                 1  low-priority-group        2  auto           yes                 yes          yes
2 I default                 2  low-priority-group        3  auto           yes                 no           no
3 H default                 3  high-priority-group       3  auto           yes                 yes          yes
4 I default                 4  high-priority-group       4  auto           yes                 no           no
5 I default                 5  high-priority-group       5  auto           yes                 no           no
6 I default                 6  strict-priority              auto           yes                 no           no
7 I default                 7  strict-priority              auto           yes                 no           no

添加 QoS 配置文件 ​

流量优先级可以参考官方中的内容，记住这里 traffic-class 设置的是第三级

bash
/interface ethernet switch qos profile
add name=roce-profile traffic-class=3
print
---
Flags: H - HW-OFFLOADED
Columns: NAME, PCP, DSCP, TRAFFIC-CLASS
#   NAME          PCP  DSCP  TRAFFIC-CLASS
0 H default         0     0              1
1 H roce-profile    0     0              3

添加 PFC 配置文件 ​

这一步用到了之前设计的队列 3，新建一个配置文件

bash
/interface ethernet switch qos priority-flow-control
add name=roce-pfc tx=yes rx=yes traffic-class=3
print
---
Flags: H - HW-OFFLOADED
Columns: NAME, TRAFFIC-CLASS, RX, TX, PAUSE-THRESHOLD, RESUME-THRESHOLD
#   NAME      TRAFFIC-CLASS  RX   TX   PAUSE-THRESHOLD  RESUME-THRESHOLD
0 H disabled                 no   no
1 H roce-pfc              3  yes  yes  auto             auto

对端口应用配置文件 ​

记得按照自己机器的端口进行修改

bash
/interface ethernet switch qos port
set qsfp28-1-1 egress-rate-queue3=100.0Gbps pfc=roce-pfc profile=roce-profile trust-l3=keep
set qsfp28-1-2 egress-rate-queue3=100.0Gbps pfc=roce-pfc profile=roce-profile trust-l3=keep
set qsfp28-1-3 egress-rate-queue3=100.0Gbps pfc=roce-pfc profile=roce-profile trust-l3=keep
set qsfp28-1-4 egress-rate-queue3=100.0Gbps pfc=roce-pfc profile=roce-profile trust-l3=keep
set qsfp28-2-1 egress-rate-queue3=100.0Gbps pfc=roce-pfc profile=roce-profile trust-l3=keep
set qsfp28-2-2 egress-rate-queue3=100.0Gbps pfc=roce-pfc profile=roce-profile trust-l3=keep
set qsfp28-2-3 egress-rate-queue3=100.0Gbps pfc=roce-pfc profile=roce-profile trust-l3=keep
set qsfp28-2-4 egress-rate-queue3=100.0Gbps pfc=roce-pfc profile=roce-profile trust-l3=keep
set qsfp28-3-1 egress-rate-queue3=100.0Gbps pfc=roce-pfc profile=roce-profile trust-l3=keep
set qsfp28-3-2 egress-rate-queue3=100.0Gbps pfc=roce-pfc profile=roce-profile trust-l3=keep
set qsfp28-3-3 egress-rate-queue3=100.0Gbps pfc=roce-pfc profile=roce-profile trust-l3=keep
set qsfp28-3-4 egress-rate-queue3=100.0Gbps pfc=roce-pfc profile=roce-profile trust-l3=keep
set qsfp28-4-1 egress-rate-queue3=100.0Gbps pfc=roce-pfc profile=roce-profile trust-l3=keep
set qsfp28-4-2 egress-rate-queue3=100.0Gbps pfc=roce-pfc profile=roce-profile trust-l3=keep
set qsfp28-4-3 egress-rate-queue3=100.0Gbps pfc=roce-pfc profile=roce-profile trust-l3=keep
set qsfp28-4-4 egress-rate-queue3=100.0Gbps pfc=roce-pfc profile=roce-profile trust-l3=keep
print
---
Flags: R - RUNNING
Columns: NAME, SWITCH, PROFILE, MAP, TRUST-L2, TRUST-L3, TX-MANAGER, PFC
 #   NAME         SWITCH   PROFILE       MAP      TRUST-L2  TRUST-L3  TX-MANAGER  PFC
 0 R ether1       switch2
 1 R qsfp28-1-1   switch1  roce-profile  default  ignore    ignore    default     roce-pfc
 2   qsfp28-1-2   switch1  roce-profile  default  ignore    ignore    default     roce-pfc
 3   qsfp28-1-3   switch1  roce-profile  default  ignore    ignore    default     roce-pfc
 4   qsfp28-1-4   switch1  roce-profile  default  ignore    ignore    default     roce-pfc
 5 R qsfp28-2-1   switch1  roce-profile  default  ignore    ignore    default     roce-pfc
 6   qsfp28-2-2   switch1  roce-profile  default  ignore    ignore    default     roce-pfc
 7   qsfp28-2-3   switch1  roce-profile  default  ignore    ignore    default     roce-pfc
 8   qsfp28-2-4   switch1  roce-profile  default  ignore    ignore    default     roce-pfc
 9 R qsfp28-3-1   switch1  roce-profile  default  ignore    ignore    default     roce-pfc
10   qsfp28-3-2   switch1  roce-profile  default  ignore    ignore    default     roce-pfc
11   qsfp28-3-3   switch1  roce-profile  default  ignore    ignore    default     roce-pfc
12   qsfp28-3-4   switch1  roce-profile  default  ignore    ignore    default     roce-pfc
13 R qsfp28-4-1   switch1  roce-profile  default  ignore    ignore    default     roce-pfc
14   qsfp28-4-2   switch1  roce-profile  default  ignore    ignore    default     roce-pfc
15   qsfp28-4-3   switch1  roce-profile  default  ignore    ignore    default     roce-pfc
16   qsfp28-4-4   switch1  roce-profile  default  ignore    ignore    default     roce-pfc
17   switch1-cpu  switch1  default       default  ignore    ignore    default
18   switch2-cpu  switch2

优化配置 ​

7.17 终于可以启用 LLDP 数据中心桥接功能交换协议 (DCBX)了，貌似 Vmware 必须有这个才能启用 RDMA

bash
# 启用硬件卸载
/interface ethernet switch
set switch1 qos-hw-offloading=yes
# 启用LLDP 数据中心桥接功能交换协议 (DCBX)了
/ip neighbor discovery-settings
set lldp-dcbx=yes
# 增大MTU加强性能
/interface ethernet
set [find switch=switch1] l2mtu=9500

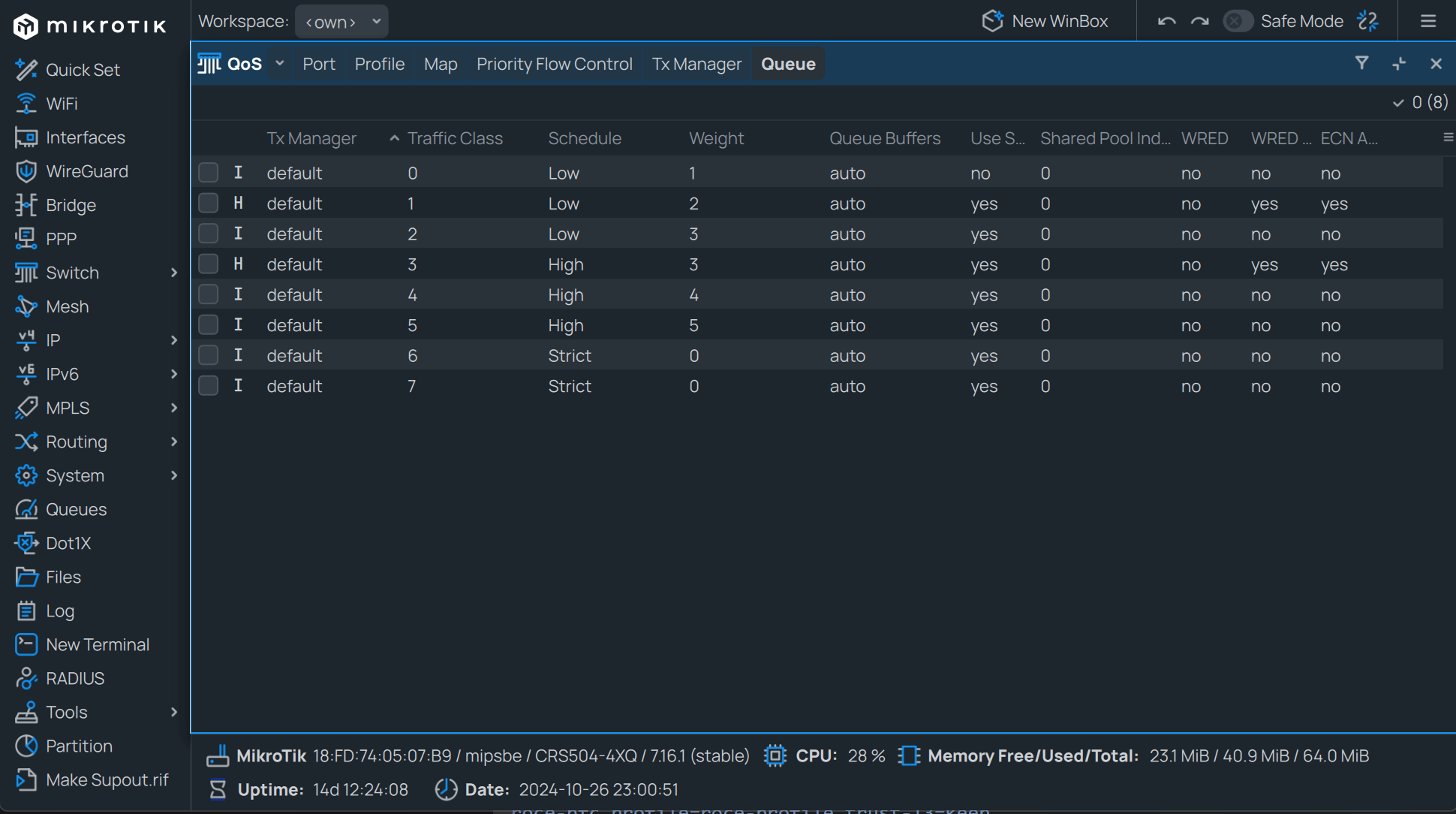

最后在 winbox 的 Switch-QoS 页面里也能看到在命令行里修改好的配置了

ros-winbox-qos

网卡设置 ​

我是按照使用物理 CX5 网卡 + windows 环境下配置的。linux 和 sriov 的自行寻找教程吧

配置并升级网卡 ​

首先安装管理工具，linux 下记得mst start启动服务，win 下用管理员权限启动终端

powershell
# 查看网卡id
PS C:\Users\hqshi> mst status
MST devices:
------------

  mt4121_pciconf0
# 查看网卡配置，输出略有删改。如果是IB模式、没开SRIOV或者是杂七杂八的百度一下，然后设置完重启就行
PS C:\Users\hqshi> mlxconfig -d mt4121_pciconf0 query

Device #1:
----------

Device type:        ConnectX5
Name:               MCX556A-EDA_Ax_Bx
Description:        ConnectX-5 Ex VPI adapter card; EDR IB (100Gb/s) and 100GbE; dual-port QSFP28; PCIe4.0 x16; tall bracket; ROHS R6
Device:             mt4121_pciconf0

Configurations:                                          Next Boot
        NUM_OF_VFS                                  16
        NUM_OF_PF                                   2
        SRIOV_EN                                    True(1)
        NUM_PF_MSIX                                 63
        NUM_VF_MSIX                                 11
        LINK_TYPE_P1                                ETH(2)
        LINK_TYPE_P2                                ETH(2)
...
powershell
# 配置 ETH 模式
mlxconfig -d mt4121_pciconf0 set LINK_TYPE_P1=2
mlxconfig -d mt4121_pciconf0 set LINK_TYPE_P2=2

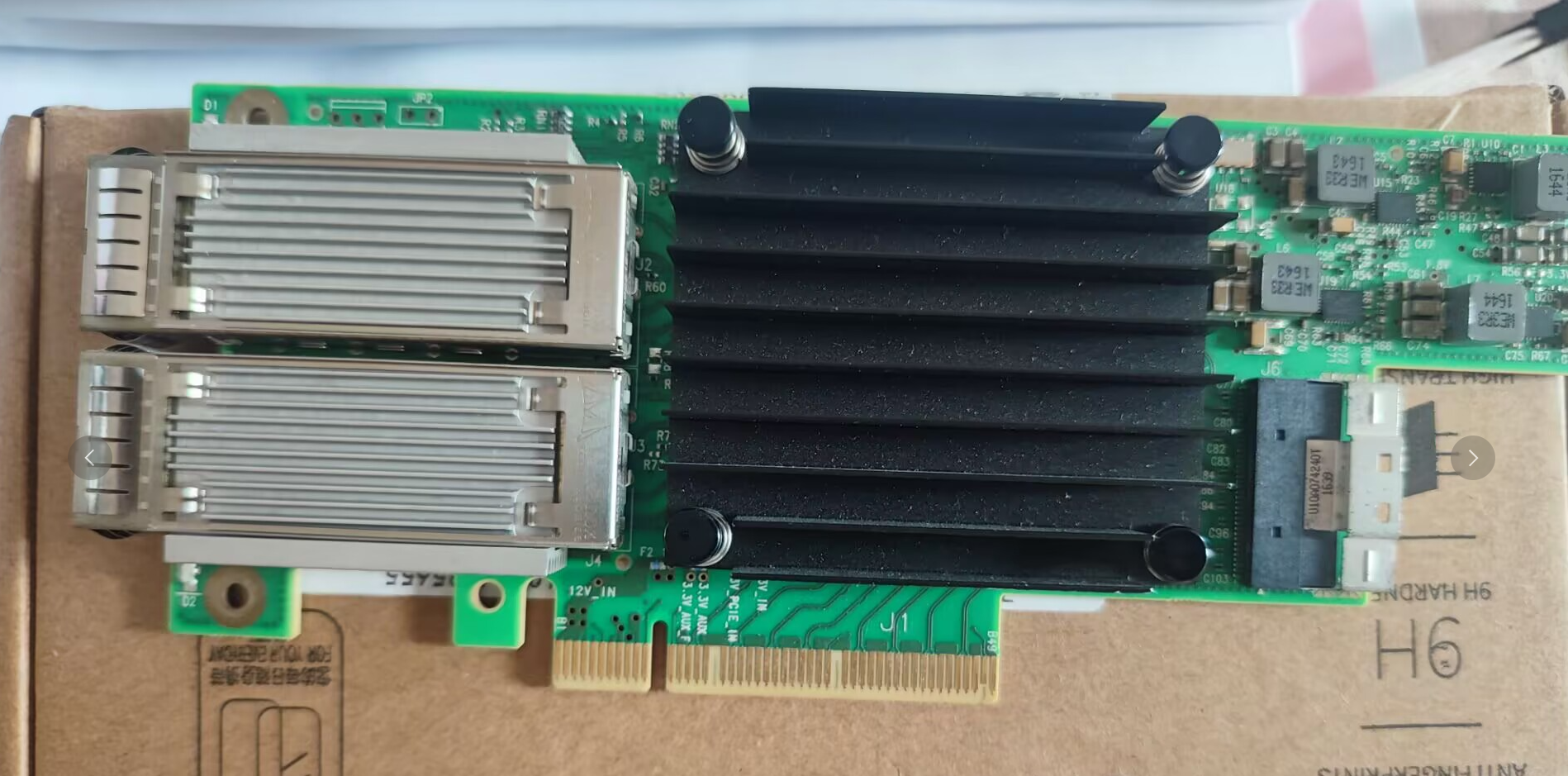

如果要强行刷固件，那么就可以加入--allow_psid_change参数。刷网卡的参照物是同类型的网卡中最强的，比如说我的 CX556M 是 3.0x8 的双口 100G PCIe 网卡，需要的网卡是 4.0 的双口 100G，刷的固件就是 4.0x16 的双口 PCIe 网卡 MCX556A-EDAT

先在观望看一下你需要什么类型的卡，ETH 还是 IB，特性对不对的上。Networking Adapters

刷之前记得备份固件，部分网卡和 OEM 版本的网卡可能无法互刷.刷炸了就短接安全模式阵脚JP2然后刷新原本的固件

powershell
flint --allow_psid_change -d mt4121_pciconf0 -i path\to\bin burn

mcx556m-front

配置操作系统 ​

和两张网卡直插就能用的 RoCE 不同，只有 WinServer 能够最好的支持 RDMA 所有功能，不过好在除了家庭版外，普通的 Windows 也能能享受到一些最新的特性，比如说 ISER。和网传的不一样，除了家庭版的 windows 外，其他的都可以开 RDMA

参考来源

作者：总想搞点奇怪的 出处：bilibili > RDMA Supported Versions of Windows 10/11

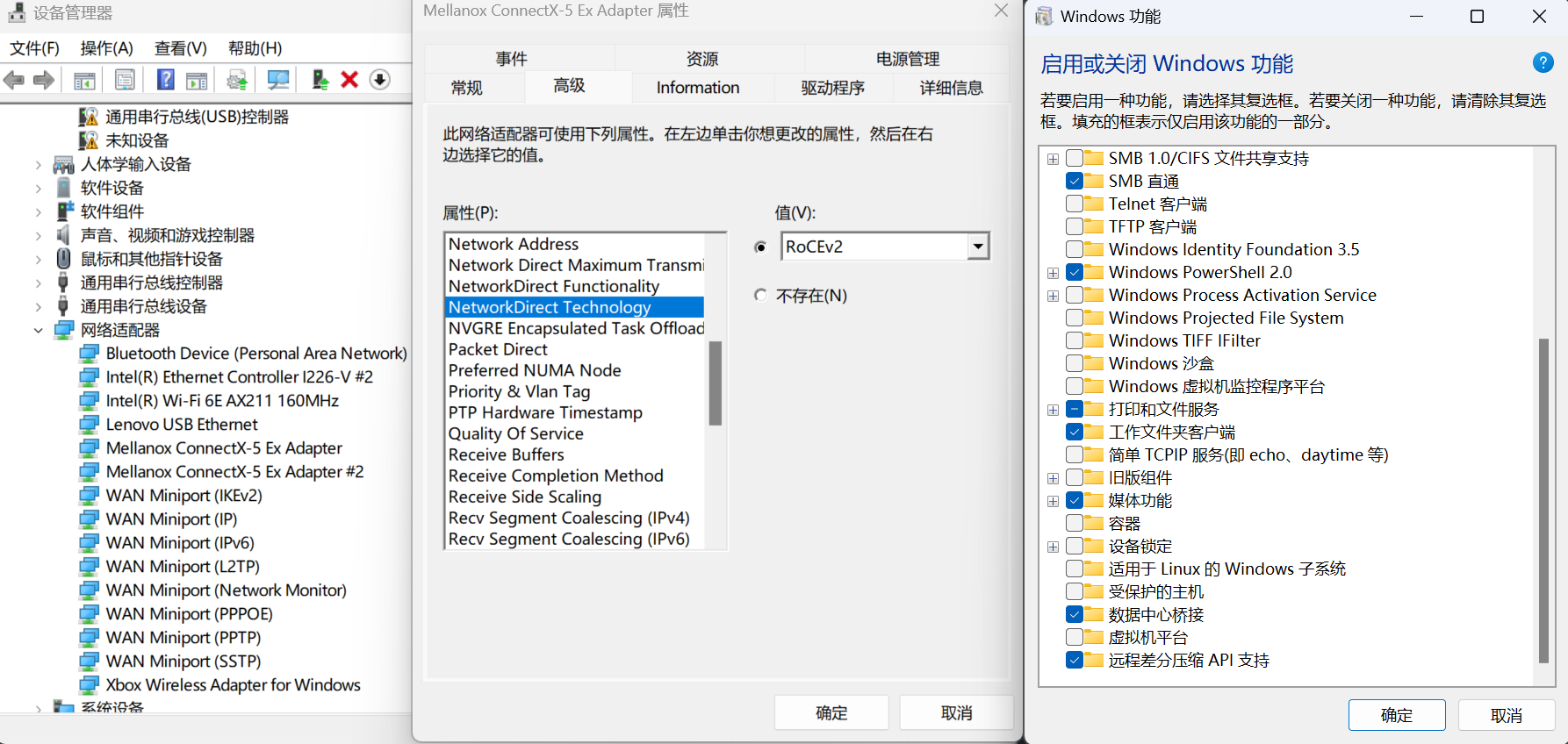

在设备管理器-网络适配器中选择你的网卡，然后点开高级。两个端口都这么设置

  • NetworkDirect Functionality 设置为 Enable
  • NetworkDirect Technology 设置为 iWARP/RoCEv2

然后搜索“启用或关闭 windows 功能”，开启数据中心桥接功能。非 winserver 无法通过Install-WindowsFeature安装 DCBX

windows-sys-config

然后在有管理员权限的 powershell 中执行命令

powershell
# 启用ECN（Server版默认开启）（iWARP不需要）
netsh int tcp set global ecncapability=enabled

# 强制使用SMB3.1.1
Set-ItemProperty -Path "HKLM:\SYSTEM\CurrentControlSet\Services\LanmanWorkstation\Parameters" -Name "MinSMB2Dialect" -Value 0x000000311
Set-ItemProperty -Path "HKLM:\SYSTEM\CurrentControlSet\Services\LanmanWorkstation\Parameters" -Name "MaxSMB2Dialect" -Value 0x000000311

# 启用SMBDirect
Enable-WindowsOptionalFeature -Online -FeatureName SMBDirect

# 启用SMB MultiChannel
Set-SmbServerConfiguration -EnableMultiChannel $true
Set-SmbClientConfiguration -EnableMultiChannel $true

# 强制将单端口2条RDMA会话（默认）改为4条
Set-ItemProperty -Path "HKLM:\SYSTEM\CurrentControlSet\Services\LanmanWorkstation\Parameters" ConnectionCountPerRdmaNetworkInterface -Type DWORD -Value 4 –Force

# 网卡启用SMB Direct
Set-NetOffloadGlobalSetting -NetworkDirect Enabled

# 配置DCBX（PFC和ETS）（iWARP不需要）
# 非winserver用之前提到的方法安装，需要重启
Install-WindowsFeature -Name Data-Center-Bridging -IncludeManagementTools
New-NetQoSPolicy "SMB" -NetDirectPortMatchCondition 445 -PriorityValue8021Action 3
# 小细节，优先级和之前配置的一致
Enable-NetQosFlowControl -Priority 3
Disable-NetQosFlowControl -Priority 0,1,2,4,5,6,7
New-NetQosTrafficClass -Name "SMB" -Priority 3 -BandwidthPercentage 60 -Algorithm ETS
Set-NetQosDcbxSetting -Willing $True
Enable-NetAdapterQos -Name "你的网卡名"

#允许SMB Direct跨越三层
Set-NetOffloadGlobalSetting -NetworkDirectAcrossIPSubnets Allow

#验证
Get-WindowsOptionalFeature -Online -FeatureName SMBDirect
Get-SmbServerNetworkInterface
Get-SmbClientNetworkInterface
Get-NetAdapterRDMA
Get-NetOffloadGlobalSetting
Get-IntelEthernetDCBStatus
netstat.exe -xan | ? {$_ -match "445"}

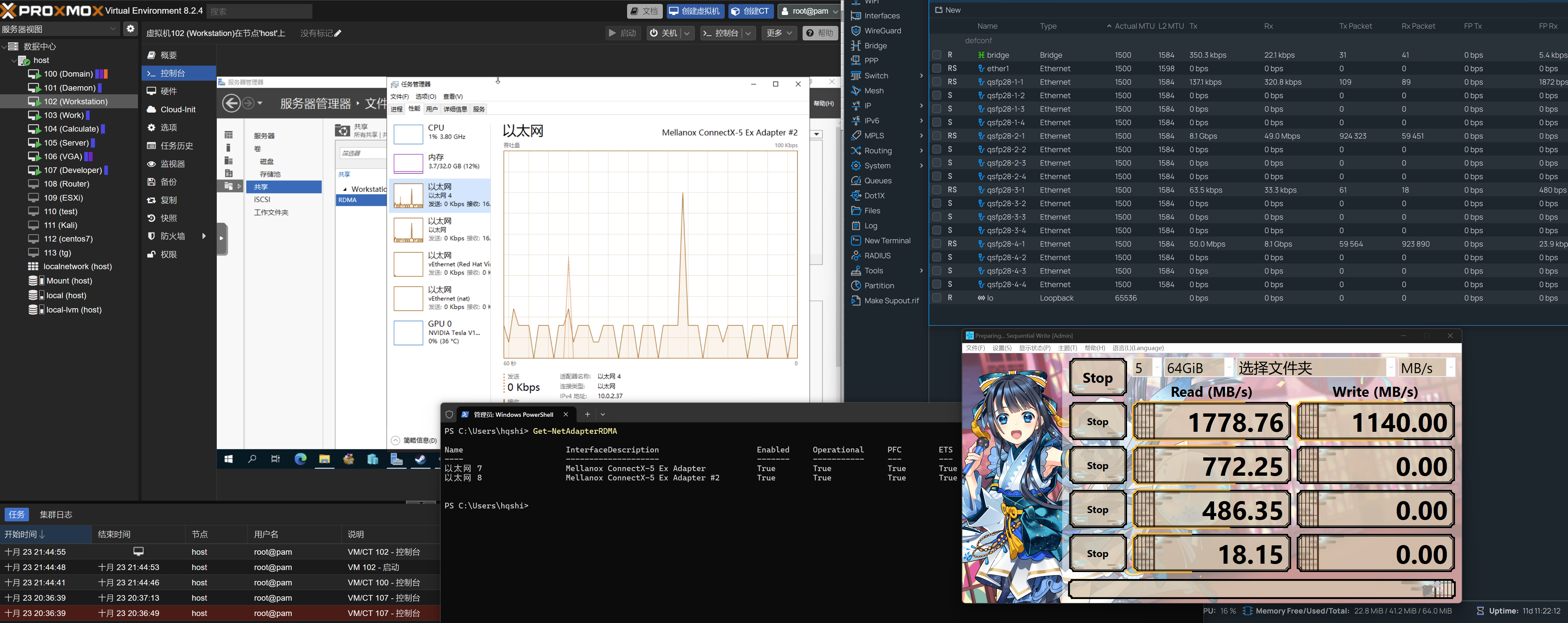

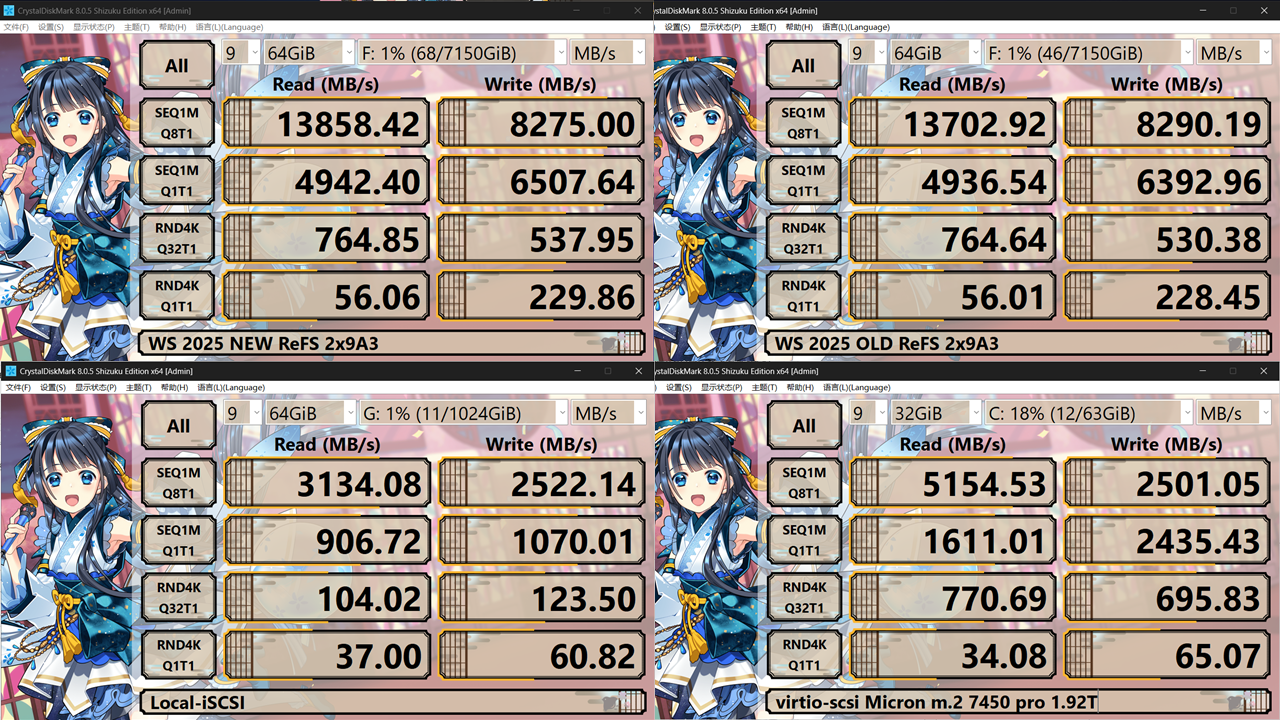

验证效果 ​

可以看到是激活 RDMA 了，传输的时候没有看到有网卡流量。但是不知道为什么，最大的速度也没有超过 20Gbps，可能是因为对端的磁盘经过虚拟机过了一手导致的性能下降？

rdma-test

后来发现原来是 pcie 转接卡的质量有问题，握手到 PCIe1.1x8 了。之前就因为拆分卡的问题而折腾过很多次，没开 SR-IOV 的时候还以为是单纯正常的省电模式

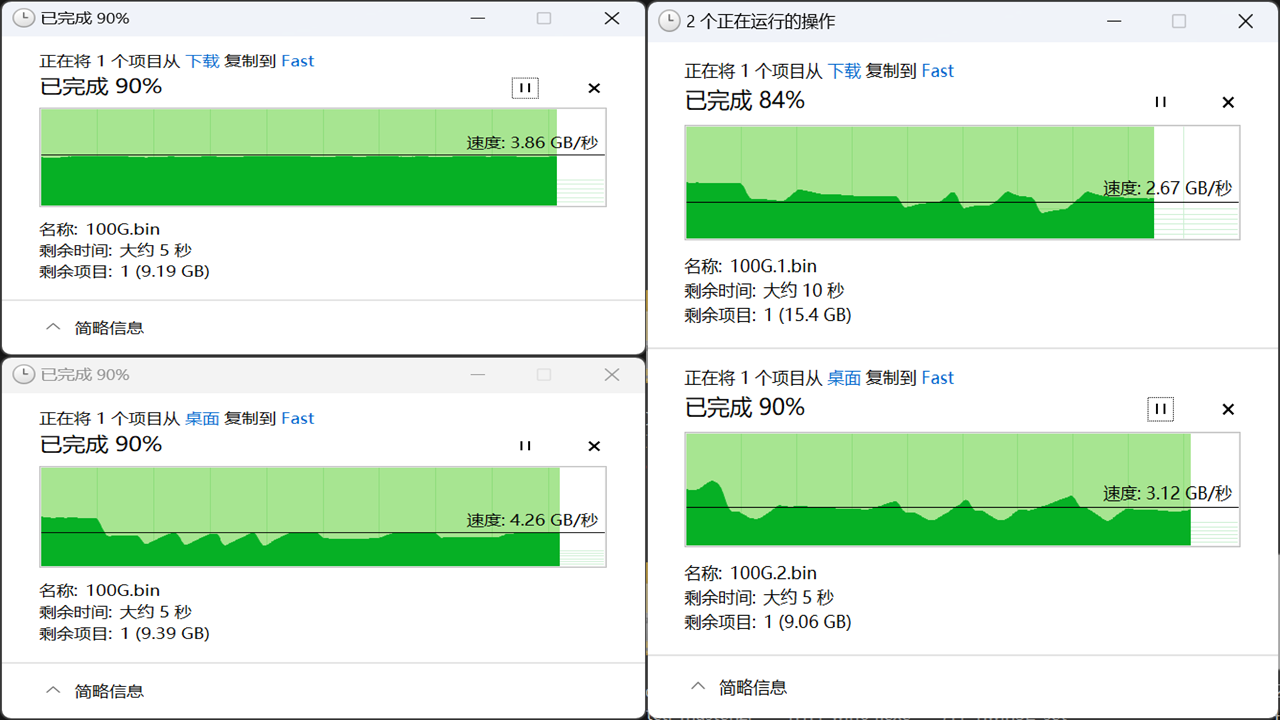

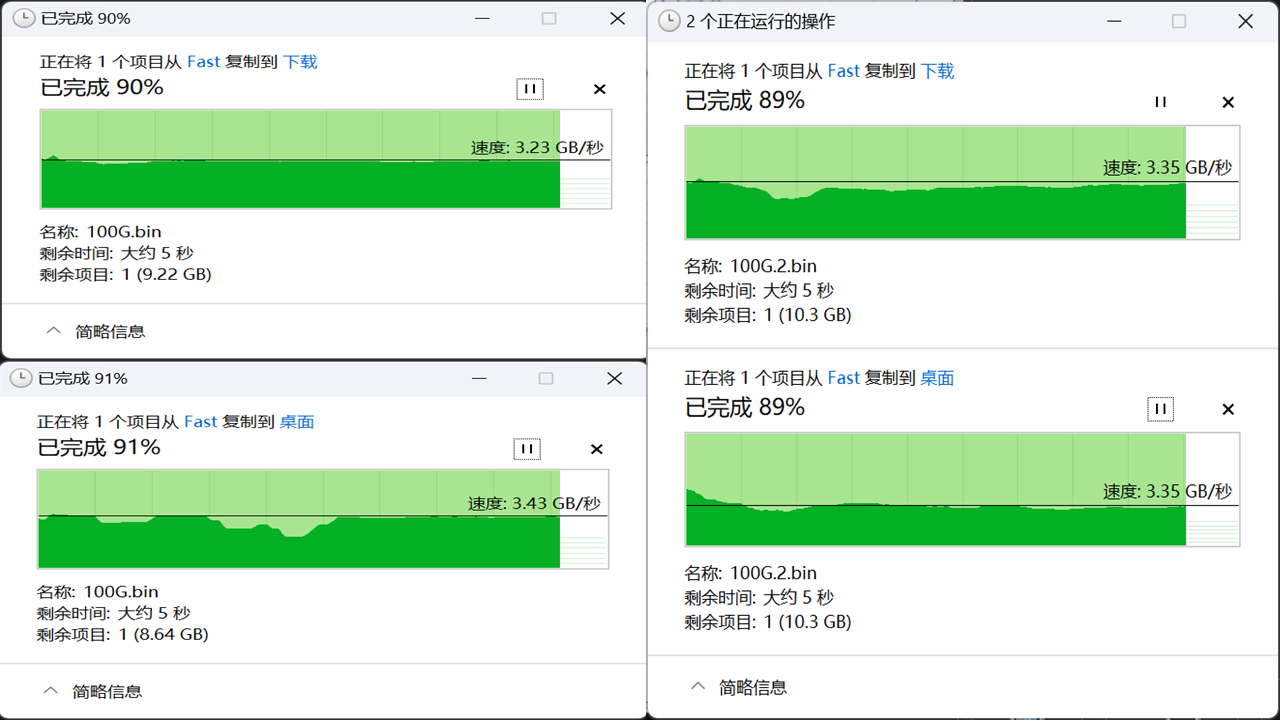

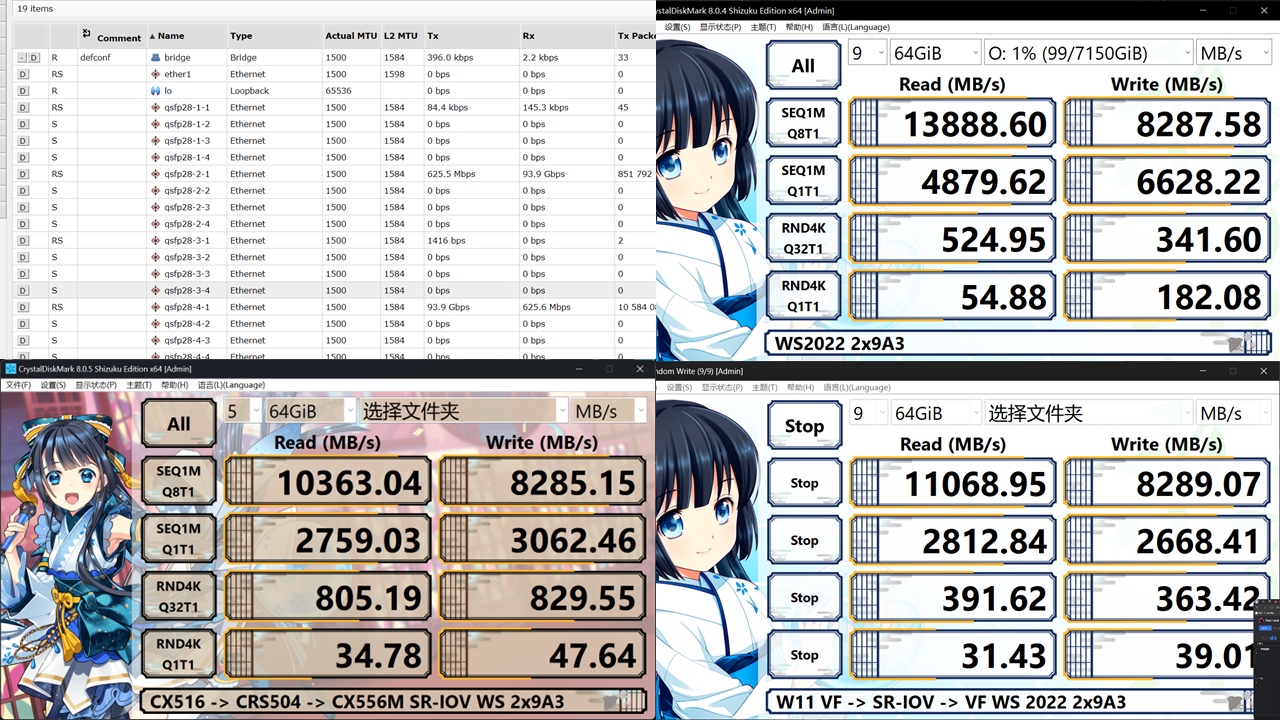

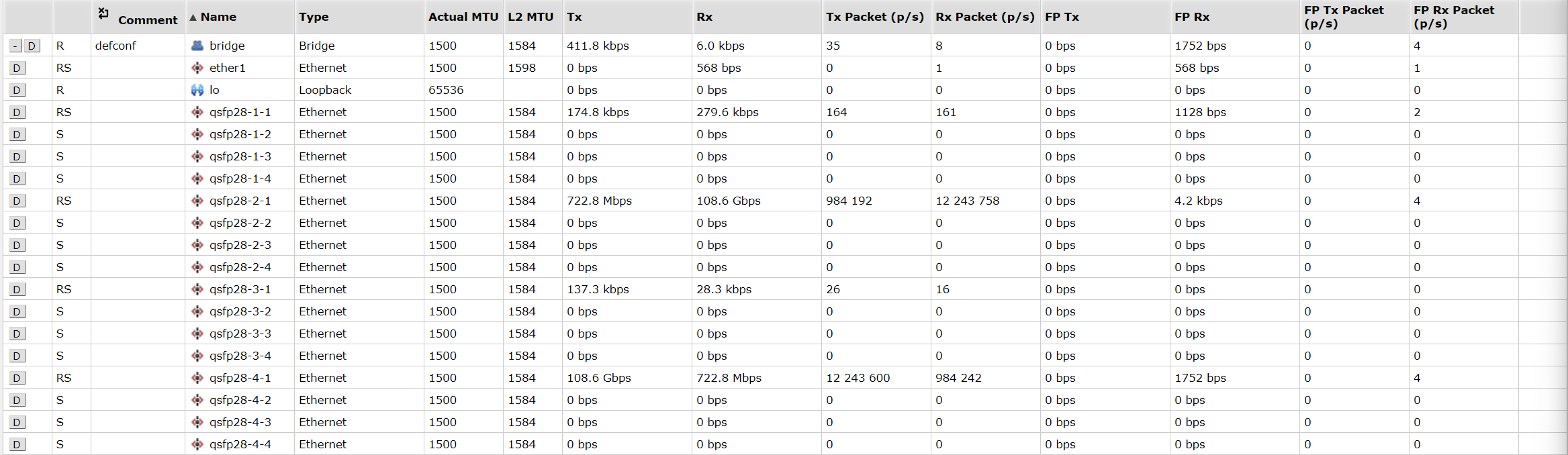

在更换了一个新的拆分卡，又用经典工具橡皮擦清理了一下网卡的金手指。神奇的事情发生了！内部测速直接跑到了 64Gbps 左右，这个应该是因为 7700 基本被跑满的限制。在未经过任何调优的情况下，CDM 跑测试的带宽直接就有 93Gbps

设备状态监测 ​

顺带教一手如何判断设备的状态，实际上装上网卡的时候就需要进行这一步的测试，查看网卡的实际型号和连接状态

bash
# 查看能不能认到设备
lspci -nn
...
00:18.7 Host bridge [0600]: Advanced Micro Devices, Inc. [AMD] Device [1022:14e7]
# 注意这一行，告诉你了设备的信息，接近与windows的设备管理器功能。15b3:1019 就是设备编码
01:00.0 Ethernet controller [0200]: Mellanox Technologies MT28800 Family [ConnectX-5 Ex] [15b3:1019]
02:00.0 Non-Volatile memory controller [0108]: Micron Technology Inc 7450 PRO NVMe SSD [1344:51c3] (rev 01)
...

lspci -vvv -d 设备编码
...
01:00.0 Ethernet controller: Mellanox Technologies MT28800 Family [ConnectX-5 Ex]
        Subsystem: Mellanox Technologies MT28800 Family [ConnectX-5 Ex]
...
                # 这个就是带宽了，16GT/s就是4.0的速度，Width就是PCIe位宽，当然直接乘算就完事了
                LnkCap: Port #0, Speed 16GT/s, Width x8, ASPM not supported
                        ClockPM- Surprise- LLActRep- BwNot- ASPMOptComp+
                LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+
                        ExtSynch- ClockPM- AutWidDis- BWInt- AutBWInt-
                LnkSta: Speed 16GT/s, Width x8
                        TrErr- Train- SlotClk+ DLActive- BWMgmt- ABWMgmt-
...

# 看看握手状态正不正常
dmesg |grep mlx5
[    3.253787] mlx5_core 0000:01:00.0: enabling device (0000 -> 0002)
[    3.254050] mlx5_core 0000:01:00.0: firmware version: 16.35.4030
[    3.254096] mlx5_core 0000:01:00.0: 126.024 Gb/s available PCIe bandwidth (16.0 GT/s PCIe x8 link)
[    3.656728] mlx5_core 0000:01:00.0: Rate limit: 127 rates are supported, range: 0Mbps to 97656Mbps
[    3.656975] mlx5_core 0000:01:00.0: E-Switch: Total vports 18, per vport: max uc(128) max mc(2048)
[    3.661861] mlx5_core 0000:01:00.0: Port module event: module 0, Cable unplugged
[    3.662139] mlx5_core 0000:01:00.0: mlx5_pcie_event:304:(pid 331): PCIe slot advertised sufficient power
...
[    4.475315] mlx5_core 0000:01:00.1: MLX5E: StrdRq(1) RqSz(8) StrdSz(2048) RxCqeCmprss(0 basic)
[    4.490306] mlx5_core 0000:01:00.1 enp1s0f1np1: renamed from eth1
[    4.506301] mlx5_core 0000:01:00.0 enp1s0f0np0: renamed from eth0

性能评估 ​

目前家里的网络流量主要有三个流向，外部南北流向（过外网）、内部南北流向（走 RDMA 交换机）、内部东西流向（内部 SR-IOV）。由于外网经过测试，即使是全万兆的情况下，运营商 2000/100 的套餐的余量也就是 2500/120 左右，实在是没什么好讲的。因此接下来主要研究内网交换

内网有三台机器接入了 100G 的高速网络，除了华为的 SP380 没法刷固件外，其他的都刷了 CX556A 的固件，解锁了 4.0 速率

  • NAS：HyperVistor，开了不少虚拟机且充当 NAS
    • CPU：7700
    • 网卡：CX556M，4.0x8
    • 存储
      • 日用：2xCD6 + 6xHC550 组镜像加速奇偶校验。U2 和 HBA 都是挂在南桥
      • 测速：2x9A3，Raid0 后格式化成 ReFS，和网卡一起在 PCIE_1 槽，拆分 CPU 直连 x16 带宽为 844
  • PC：主要的远程测速节点，主力机。win 都是统一 23h2
    • CPU：13900KS
    • 网卡：CX516，4.0x16
    • 存储：普普通通 P5800X
  • Node：来凑数的，有很多 Docker 服务
    • CPU：i5-9300H
    • 网卡：SP350，3.0x16

目前内网主要有几条数据转发路径，这里 PF 指物理网卡，VF 指给虚拟机用的虚拟网卡

  • 高速访问：物理机的 PF 通过 CRS504 访问虚拟机的 PF
  • 虚拟机互访：虚拟机的 VF 通过 PF 进行 SR-IOV 互访
  • 内网访问：其他设备访问高速交换机下的 PF 或 VF

由于考虑到存在不少 Windows 设备且存在必须在 Windows 下运行的程序（比如 Windows Admin Center），因此内网文件服务器用的是 Winserver2022，通过存储池组阵列。虽然我不喜欢 WinServer 的需要重启进行更新和臃肿，实际上不能小瞧使用最广泛的系统。Win 下的 SMB 的 RDMA 基本开箱既用，而且奇偶校验阵列性能也有条带写的支撑（需要命令行配置）

因此本地主要探究 SMB Direct 在三条转发路径下的区别。ISER 和 Iperf 都有一些其他因素限制了，比如说 server2025 才支持当 NVMeof，而且只是 tcp，rdma 的还要一段时间，Iperf 测速 7700 的 cpu 限制了只能跑 80Gbps 左右(iperf3 零拷贝多进程叠加，iperf -P 开销还是大)

假如不考虑虚拟网卡和物理网卡的区别，则文件的主要访问路径为 NAS 为服务端，win 和 linux 下访问 NAS 的 iscsi(块设备)和 smb（文件共享）

缩写参考

  • RDMA(Remote Direct Memory Access)：远程直接内存访问，和其他高性能框架一样，通过用户态驱动减少对内核的直接调用，大幅降低内核切换和内存拷贝的开销。有 Infiniband，ROCE，iWARP 传输方式
  • RoCE(RDMA over Converged Ethernet)：基于融合以太网的 RDMA，v1 基本就是把 Infiniband 塞到 IP 上，v2 则是用 UDP 进行改进，可以跨越交换机了
  • SMB Direct(又称 SMB over RDMA)：支持 RDMA 的 SMB
  • iSER(iSCSI Extensions for RDMA)：用于 RDMA 的 iSCSI 扩展，相当于支持了 RDMA 的 iSCSI

Windows 客户端 ​

考虑到 win 本身就幽默的磁盘性能以及应该没人正经研究 FIO 的性能，因此主要测试 CDM 和文件管理器的跑分。CDM 统一 8.0.4，文件则是生成了个 100G 的随机二进制文件。通过文件管理器分别拖到 P5800X 和 CD6 里

bash
dd if=/dev/random of=/mnt/fast/100G.bin bs=1M count=102400
107374182400 bytes (107 GB, 100 GiB) copied, 178.619 s, 601 MB/s

由于 Windows 本来就对 SMB Direct 的支持非常好，因此想要开起来 SMB 基本没有任何压力。速度也完全没问题

左上：交换机网速记录，右上：本地阵列测试 左下：主力机远程访问，右下：内部 SR-IOV

win-smb-direct-sets

看起来任务管理器单个文件传输的带宽在 5G 左右，总的带宽在 8G 左右。win 的任务管理器见过 40G+的写入，关掉任务管理器应该还能提升。值得注意的是当向远端写入速度达到 5G 之后发现远端使用内存做缓存，但是不会持续吃满

有趣是傲腾虽然存在读写速度不稳定的情况，但是依然比一条直线的 CD6 快。不知道是傲腾的问题还是 RDMA 的问题

命名说明：Fast：通过 SMB 挂载的阵列，桌面：P5800X，下载：CD6

explorer-download

explorer-upload

特别说明

目前只有 winserver2025 支持 nvmeof，但是又不是正式版，所以先不进行测试了

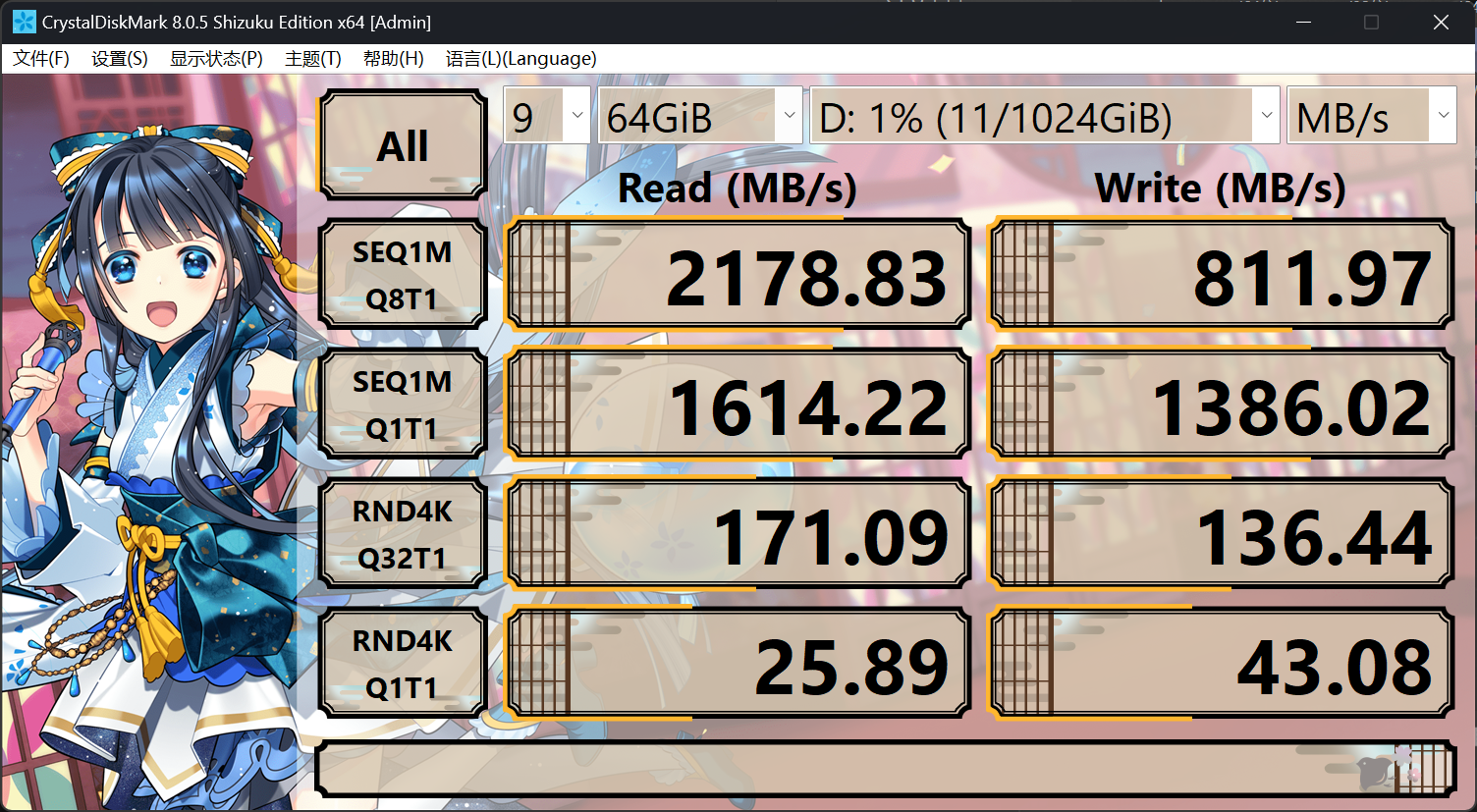

但是测试了一下发现了一个很有意思的事情，目前 winserver 并没有原生支持 nvmeof 和 iser。所以直连的速度堪称搞笑

win-iscsi-direct

注：2025-11-01 ws2025 正式发布了。使用 server2025 进行简单测试后发现 4k 随机性能略有提升，磁盘统一都是 ReFS

ws2025-local-iscsi

Linux 客户端 ​

警告

目前 Mellanox 的驱动会禁用 CIFS 模块，因此只需要使用内核驱动

从纯理论上说，linux 客户端下的配置非常的简单，内核 CIFS 模块默认支持 rdma，只要小小的加上rdma这个参数就行。但是实际上配置支持 RDMA 内核的 linux 实在是费劲，其中的波折实在是难以用言语形容

虽然 6.x 内核内核很好的支持了 smbdirect，但是就我验证的结果来看，debian(6.1)和 ubuntu(6.8)的内核配置中并没有默认打开这个选项

bash
# 如果启用的话会提示`CONFIG_CIFS_SMB_DIRECT=y`
cat /boot/config-`uname -r` |grep CONFIG_CIFS_SMB_DIRECT
# CONFIG_CIFS_SMB_DIRECT is not set

这里使用 debian 官方提供的 cloud-init 镜像为例，演示如何编译内核。源码时直接偷懒用系统内的 debian 官方提供的同款源码和工具，当然直接下载 kernel 源码也不影响。我这个测试镜像分配了 16c16g 的资源，7700 大概编译了 25 分钟

bash
apt install -y --fix-missing linux-source
apt install -y git lz4 build-essential libncurses-dev bison flex libssl-dev
cd /usr/src
tar -xvf linux-source-6.1.tar.xz
cd linux-source-6.1
cp /boot/config-`uname -r` .config  # 复制当前配置文件
nano .config  # 修改配置文件或者参考下面的

make olddefconfig  # 更新配置文件，新设置为默认设置

scripts/config --set-val CONFIG_SYSTEM_TRUSTED_KEYRING n
scripts/config --set-val CONFIG_MODULE_SIG n
scripts/config --set-val CONFIG_MODULE_SIG_KEY '""'
scripts/config --set-val CONFIG_SYSTEM_TRUSTED_KEYS '""'
scripts/config --set-val CONFIG_BUILD_SALT '""'
scripts/config --disable MODULE_SIG_ALL
scripts/config --disable CONFIG_DEBUG_INFO_BTF
scripts/config --enable CONFIG_CIFS_SMB_DIRECT

make bindeb-pkg -j`nproc`  # 编译完成后记得重新运行一次，看看有没有报错漏看了
# 编译好的deb包一般在上级目录，安装后重启

#make modules_install
#make install
apt install cifs-utils -y  # 不用这玩意，命令行的有些命令会报错...
# 挂载smbdirect，失败了就看看dmesg的报错
mount -t cifs //10.0.1.100/fast /mnt/fast -o credentials=/root/.smbcredentials,vers=3.1.1,rdma,multichannel,max_channels=4

看上去很简单？如果你被不同镜像、网卡驱动和编译内核中的一堆问题反复折磨你就不觉得简单了，尤其是编译完发现内核刚刚 EOL 了。正在准备重装内网设备的系统，还得研究如何自动化配置

性能分析 ​

这里做一个有意思的测试。使用 fio 参照 CDM 的测试内容测试本地盘以及 win 和 linux 下 SMB 挂载的差距有多大

以 CDM 常测的 NVMe 4K 多线程写入为例，参数是RND4K-Q32T16 对应到 fio 就是随机写入4K块大小-32队列深度16并行。命令如下，本次测试只会切换最后四个选项，最大写入 size 为 256g。每次先运行 15 秒预热，然后取 60 秒稳态数据，测试后等待 60 秒。引擎分别为 windowsaio 和 libaio

bash
fio -filename=/mnt/fast/test -group_reporting -name=test -direct=1 -thread -ioengine=libaio -ramp_time=15 -runtime=60 -size=1024g -rw=randwrite -bs=4k -iodepth=32 -numjobs=16

注意，单位不是 MB，而是统一换算 MiB

毫无疑问，即使是有着 RDMA 的加持，SMB 比起本地访问还是大打折扣的。在此基础上单核越高越强，win 的性能比 linux 强

在测试结果中，iops 最高的毫无疑问是 4k 多队列读取。在 cdm 下有 660K 的 iops，但是用 fio 测试就只有 430K 了。但是使用 sriov 的话 win 也只有 169K 的 iops，linux 更是腰斩，77K。不过 139KS 过交换机的远程访问倒是靠着大力飞砖挽回了颜面，即使是在负优化的 12b bios 下也有 364K 的惊人 IOPS

当然，和 450MiB/s 的普通 SMB 比起来，这个速度简直就是遥遥领先

条目(MiB/s)win-cdmwin-localwin-sriovlinux-sriovwin-remote
(读)SEQ1M-Q8T113244129009562103008860
(写)SEQ1M-Q8T179035041756356477822
(读)SEQ1M-Q1T146524602231425272418
(写)SEQ1M-Q1T163205493224219992470
(读)SEQ128K-Q32T1110459889590357579122
(写)SEQ128K-Q32T177181668?556048947733
(读)RND4K-Q32T16260316836623011425
(写)RND4K-Q32T16166212236022661244
(读)RND4K-Q32T1524410178181690
(写)RND4K-Q32T1325245208182710
(读)RND4K-Q1T15150252828
(写)RND4K-Q1T117388303232

在闲得无聊，空等测试结果的时候顺带看了下 webui 的数据，这个 108gbps 我还能理解，136gbps 就纯纯逆天了

webui-fast

webui-ultra-fast

总结 ​

从 9 月底折腾到 10 月底，这倒霉催的 RDMA 终于是基本配置好了，期间踩了不知道多少坑！受限于时间和平台，很多更进一步的内容没法继续测试。比如说计划 ces 后更换性能更强的 9950x3d，win server 2025 正式发布后测试 nvmeof 加持的 iscsi 和更强的 refs。不过至少现在这些已经基本够用了

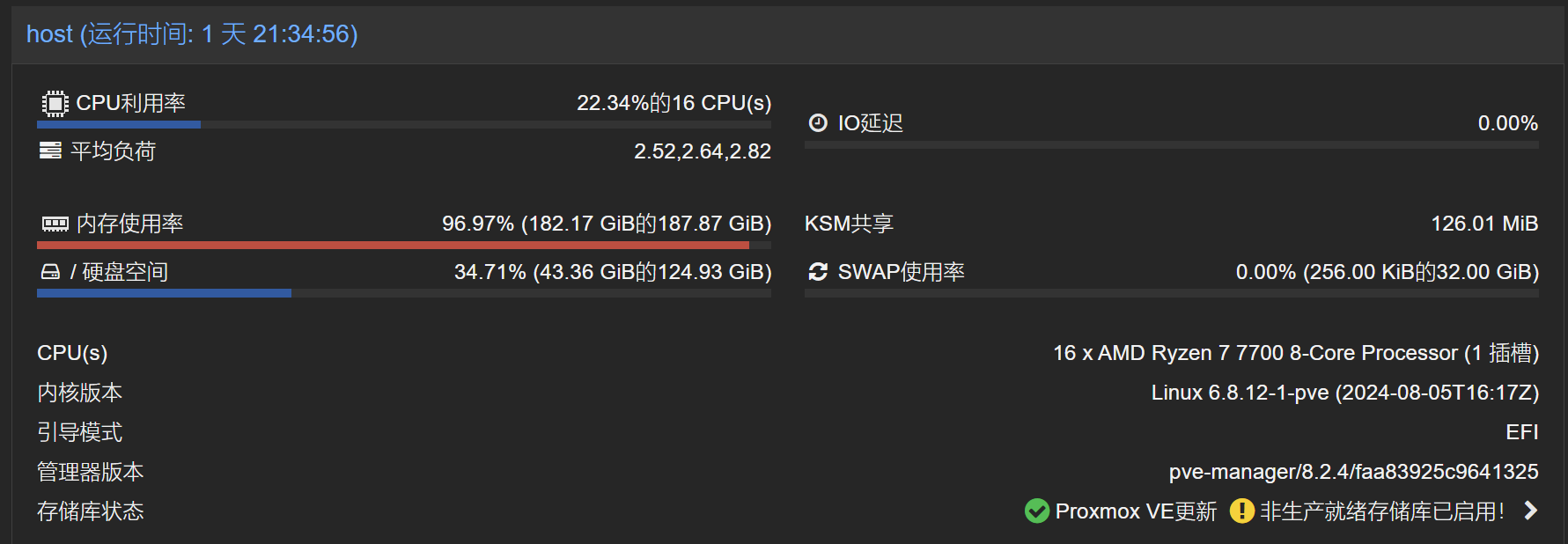

实际上由于 SR-IOV 算直通，分给虚拟机的内存基本无法回收，内存占用大幅提升。如果把大部分的内存塞进去就真要塞爆 192g 内存了，年初的时候还在考虑压一压需求 96g 内存也算够用呢

pve-max-mem
